DynaDisc

DynaDisc filter erbjuder överlägsna filtreringsprestanda för vatten, avloppsvatten och återanvändning av vatten. DynaDisc filter kombinerar en intelligent konstruktion med en modern teknik och erbjuder stora fördelar i filtreringsapplikationer. Den unika konstruktionen säkerställer effektiv och pålitlig filtrering dag efter dag, år ut och år in.

Intelligent konstruktion – effektiv filtrering
DynaDisc-filtret består av ett antal filterskivor i modulära demonterbara kassetter som är fästa på en roterande inloppstrumma. Detta maximerar filterytan och leder till en industriledande kompakt enhet.

DynaDisc finns med två skivstorlekar: 1,9 m eller 2,4 m diameter, vilket ger en effektiv filteryta på upp till 197 m2 per DynaDisc med upp till 35 skivor.

Vävd filtermedia med filteröppningar ner till 10 mikroner är sammanfogad med den modulära kassetten och säkerställer en optimalt likformig spänning på filtermedian. Detta ger en maximal livslängd för median och minimerar antalet tätningsskarvar.

En beprövad konstruktion som ger dig en högeffektiv filtrering och höga flödeshastigheter på ett minimalt utrymme.

Filtreringsapplikationer
DynaDiscs flexibla konstruktion gör den lämpad för en rad olika filtreringsapplikationer som t.ex.:

• slutlig polering av avloppsvatten (tertiär filtrering)

• förfiltrering av avloppsvatten

• förbehandling för MBR-processer

• filtrering av intags- och råvatten

• avlägsnande av alger

• filtrering för återvinning av vatten

• filtrering av vatten för industriella processanläggningar

• förfiltrering före sandfilter

• förbehandling och skyddsfiltrering för membrananläggningar

• vattenrening i pappers- och massaindustrin

• vattenrening i fiskodlingar (vattenbruk)

Så fungerar DynaDisc
Vattnet som ska filtreras strömmar in i rotortrumman via inloppskanalen och flyter sedan genom tyngdkraft in i skivfiltrets segment genom öppningar i trumman, och passerar sedan genom filtermedian. Suspenderade ämnen separeras och samlas på insidan av filterduken.

När vattennivån i filterrotorn stiger upp till en förinställd nivå, börjar filterrotorn rotera och backspolningen av filtermedian startar. Backspolningen sker under högt tryck och avlägsnar de ansamlade suspenderade ämnena till rejekttråget i filtret. De suspenderade ämnena matas sedan ut via rejektröret. Skivorna är nedsänkta till ca 65 % och vattennivån för filtratet upprätthålls med hjälp av en utjämningstank.

Fördelar med DynaDisc

Patenterad filterkassett:

• Industriledande färre antal delar per skiva – DynaDisc har 8 eller 10 kassetter per skiva för snabba utbyten och lägre vikt.

• Filterduken är fäst direkt på kassettstommen – minskar tätningslängden till ett minimum.

• Låg vikt – tillåter installation av upp till 35 st. 2,4 m skivor i en DynaDisc-enhet, och ger upp till 197 m2 effektiv filteryta.

• Robust kassettstomme – tillåter hög spänning på filtermedian och förlänger brukbarhetstiden.

• Dimensionering och lastvärden baseras på effektiv filteryta (faktisk yta) snarare än på teoretisk yta.

Den unika utjämningstanken:

• Integrerad utjämningstank maximerar längden för filtratets utloppsskibord, optimerar tryckfallet över filtermedian och minskar svallflödet vid varierande inkommande flöden.

• Filtratet i utjämningstanken används för backspolning och minskar risken för biologisk flockning och blockering av yttre skräp jämfört med när backspolningsvatten tas från en mycket större betongtank.

• Den kemiska avfallslösningen från rengöring av filtermedian kvarhålls i utjämningstanken, vilket ger en mer effektiv kemisk rengöringsprocess.

Kompakt konstruktion för bräddning och förbikoppling:

• Interna och externa alternativ för förbikoppling.

• Utrymmesbesparande modulär konstruktion för förbikoppling av skibord – för maximalt flöde på minimalt utrymme.

Optimerat backspolningssystem:

• Skyddat inlopp till backspolningspumpen.

• Oscillerande backspolningsmunstycken minimerar vatten- och energiförbrukning.

Två versioner – en metod

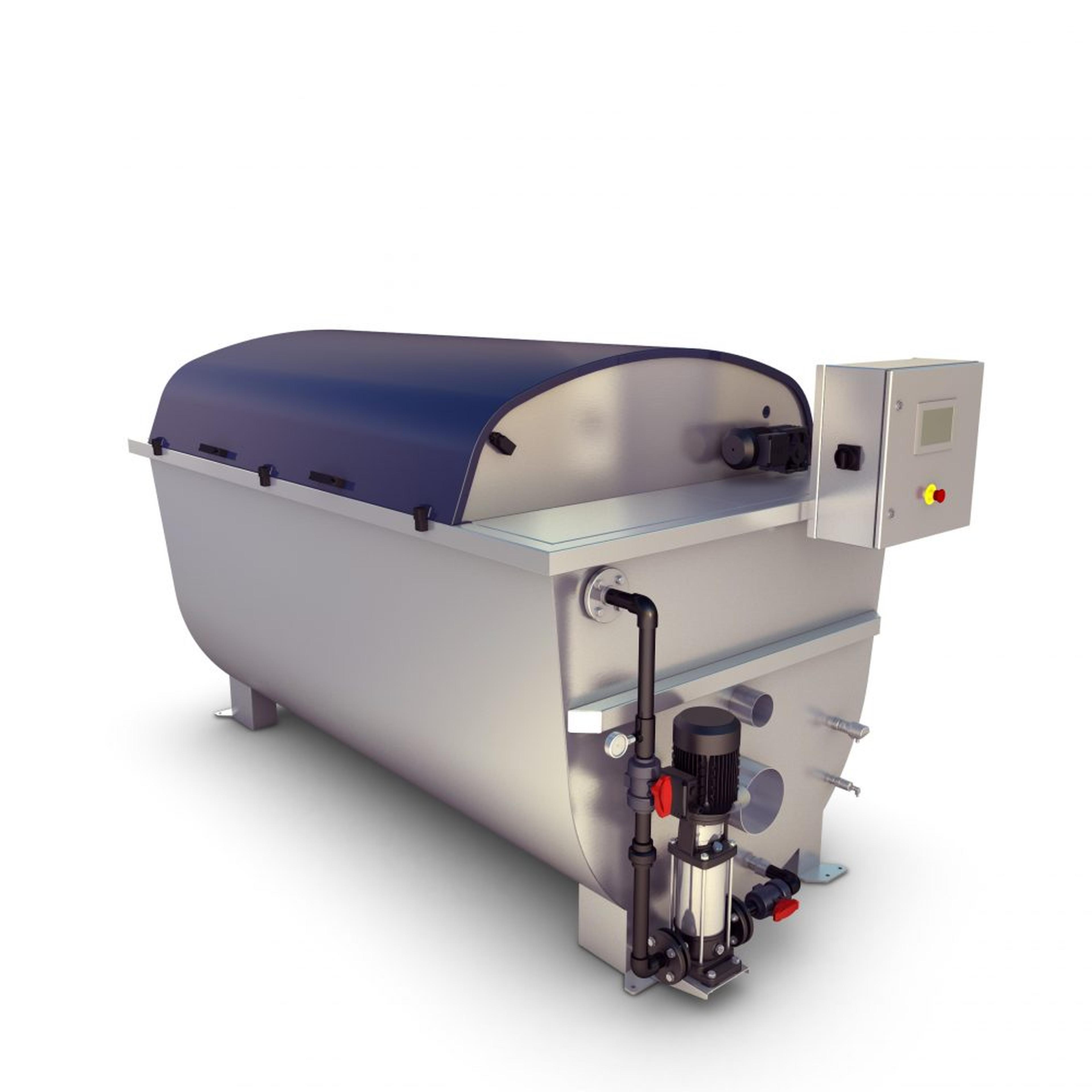

DynaDisc finns tillgänglig som en fristående enhet med filterskivor inneslutna i en rostfri ståltank, eller i en ramversion för installation i betongbassänger. Oavsett vilken version du väljer får du samma industriledande och intelligenta konstruktion.

Installerad över hela världen
DynaDisc erbjuder sina användare en kompakt, effektiv och pålitlig filtrering på sex av världens sju kontinenter. Prata med filterexperterna på Nordic Water och få reda på hur du kan utnyttja fördelarna med att använda DynaDisc.
