Biofilter / Biofiltration

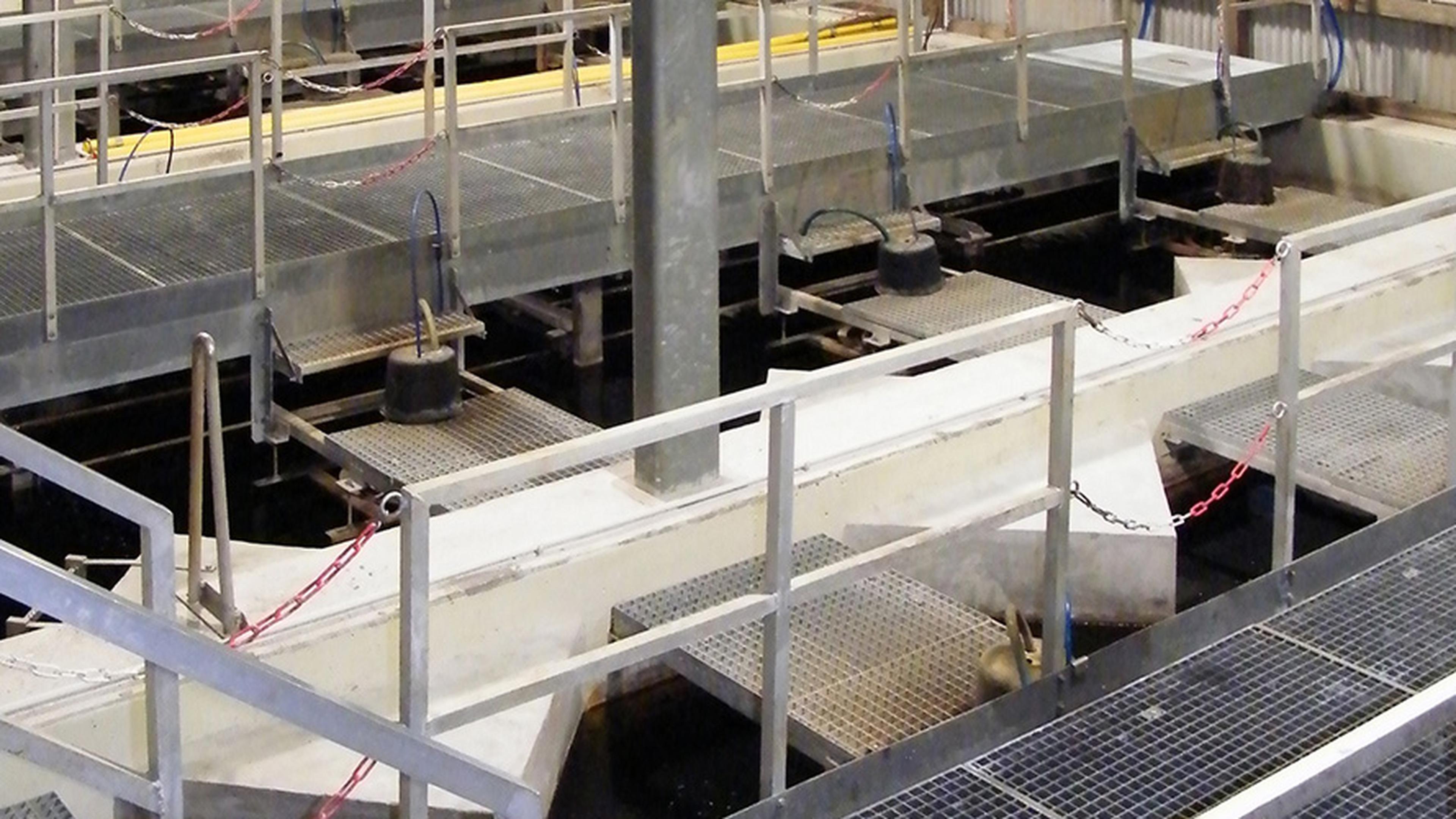

Biofiltration KA Freising
Die Biofilteranlage wurde 2004 von der Stadt Freising zur Suspensaentnahme, Restdenitrifikation und weitestgehenden P-Elimination in Auftrag gegeben.
Design | |
---|---|
Filterfläche: | 180 m² |
Filterbetthöhe: | 2,5 m |
Filtermaterial: | DynAktiv® / aktuell Sand |
Filteraufteilung: | 3 Strassen mit 30 Filterelementen |
Auslegungsparameter: | |
---|---|
Zulauf Qm: | 2.123 m³/h |
max. Oberflächenbelastung: | 12,5 m/h |
Parameter: | Zulauf | Ablauf |
---|---|---|
P(ges) | 2 mg/l | <1 mg/l |
AFS | 20 (35) mg/l | <5 mg/l |
NO3-N | 28 mg/l | <11 mg/l |
![](/_next/image?url=https%3A%2F%2Fa.storyblok.com%2Ff%2F273846%2F45c2e29697%2Fka-freisning.jpg&w=3840&q=75)

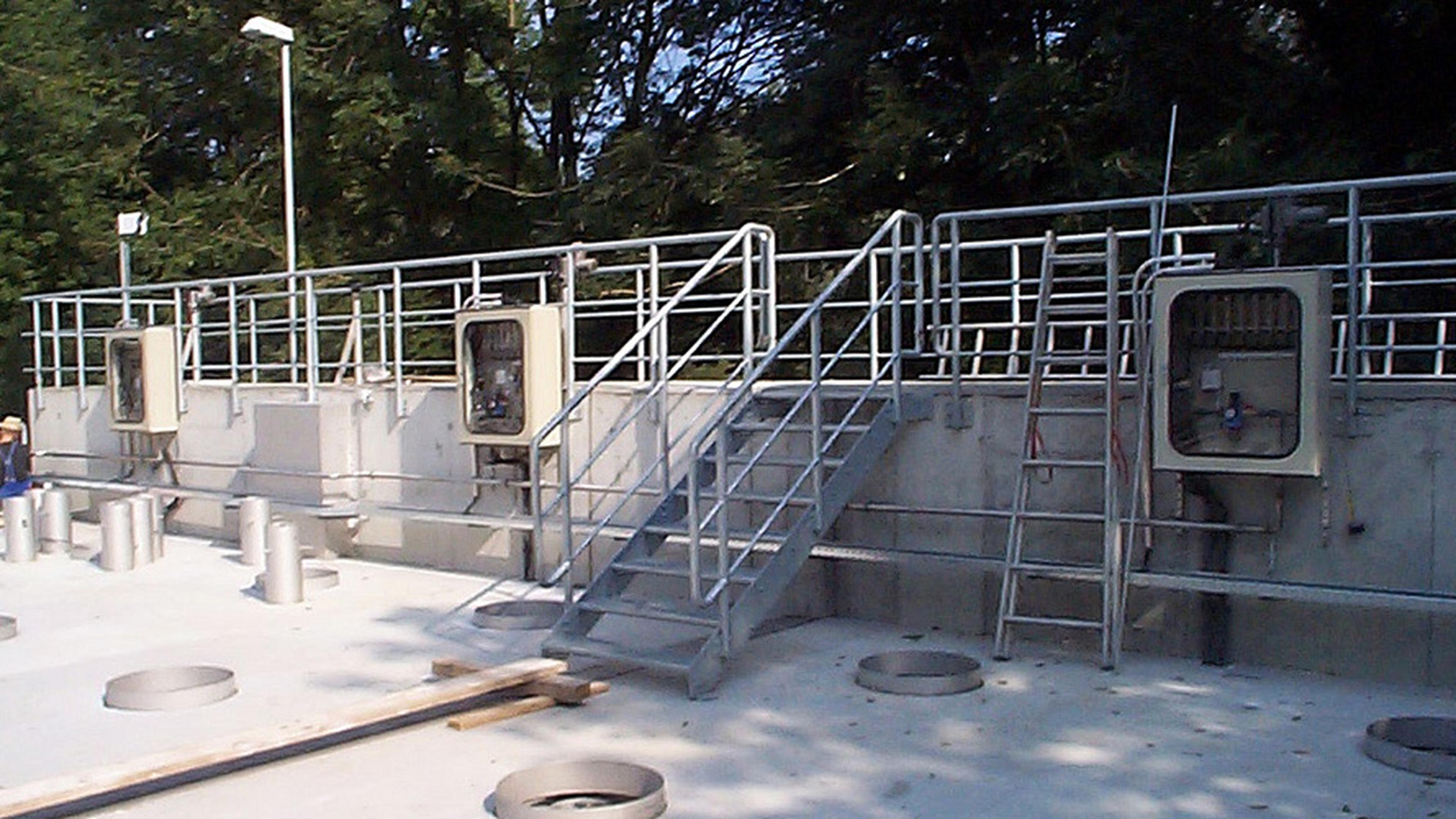

Biofiltration KA Lütjenbrode
Nachdem die Anlage in Lütjenbrode 1990 als eine der ersten großen DynaSand Betonfilteranlagen in Betrieb gegangen war, wurde sie 1998 um die Funktion der Restdenitrifikation erweitert.
Betrieber:Zweckverband Ostholstein (ZVO),Timmendorfer StrandFilterfläche:120 m²Filtermaterial:DynAktiv
Durch Austausch des Filtermaterials und der Zudosierung von Methanol als C-Quelle in den Filteranlagenzulauf wurde die Anlage für die Aufgabe der Restdenitrifikation vorbereitet.
Auslegungsparameter: | |
---|---|
Zulauf Qh: | 350 m³/h |
Sonderfall: | 1.310 m³/h |
Parameter: | Zulauf | Ablauf |
---|---|---|
P(ges) | 3,5-5 mg/l | <1 mg/l |
AFS | 15 (max. 60) mg/l | <4 mg/l |
NO3-N | 35-60 mg/l | <12 mg/l |
![](/_next/image?url=https%3A%2F%2Fa.storyblok.com%2Ff%2F273846%2Fbaa463f614%2Flojtenbrode.jpg&w=3840&q=75)

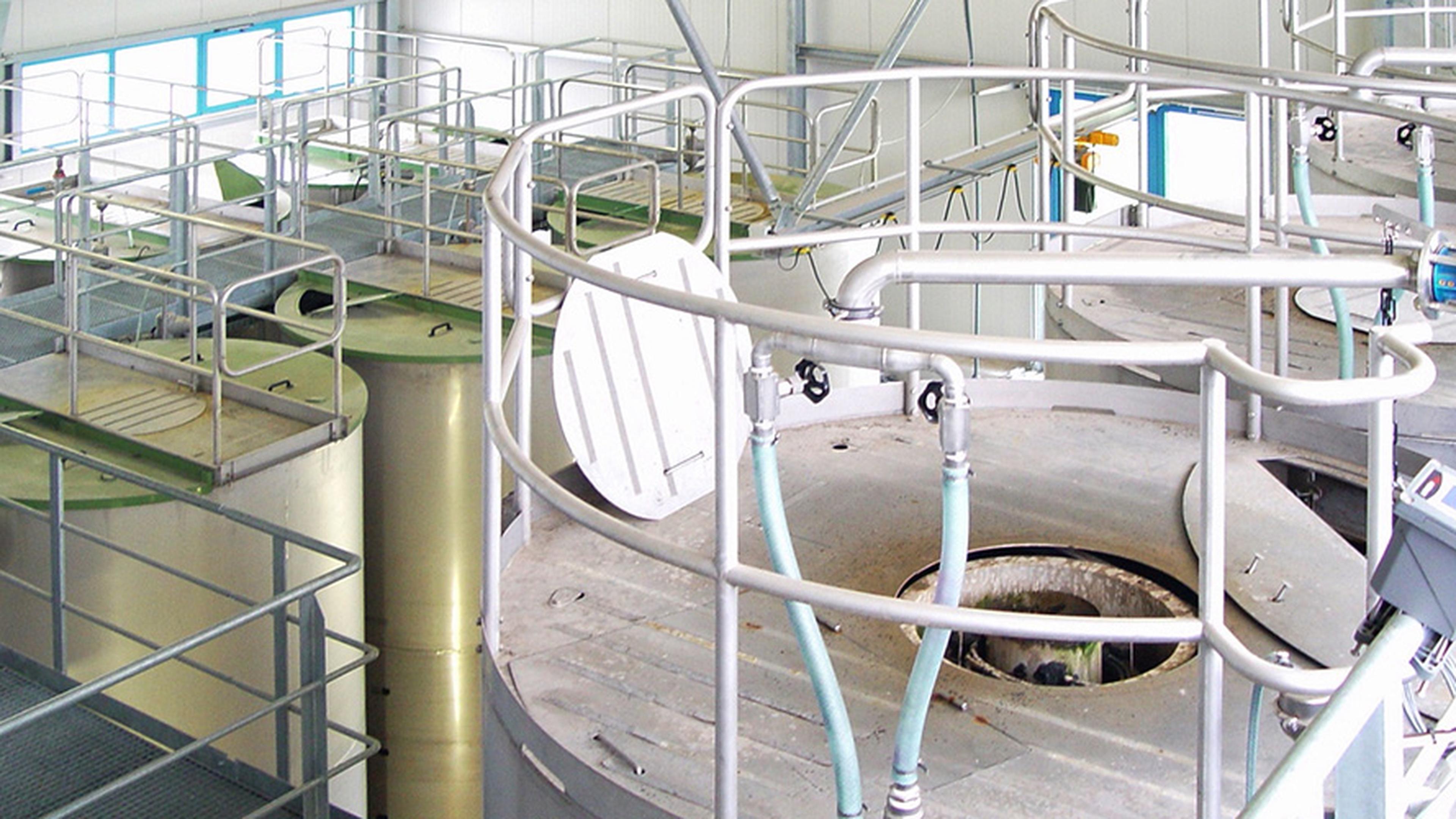

Kläranlage Ratzeburg
Auftraggeber:
Stadt Ratzeburg
Unter den Linden 1
23909 Ratzeburg
Ausbaugröße:
25.000 EGW
Qmax: 250 m³/h
200 m² Lamellenklärer für die Zwischenklärung
15 m² DynaSand-Biofilter für die Nitrifikation
20 m² DynaSand- Biofilter für die Denitrifikation
Umbau in 2005: Ausbaugröße: ca. 30.000 EGW
Qmax: 308 m³/h
20 m² DynaSand-Biofilter für die Nitrifikation
30 m² DynaSand-Biofilter für die Denitrifikation
Realisierung:
1996 – 1997
Projekttyp:
Biofilteranlage: Nitrifikation und Denitrifikation
![](/_next/image?url=https%3A%2F%2Fa.storyblok.com%2Ff%2F273846%2Fa8b77d691b%2Fratzeburg.jpg&w=3840&q=75)

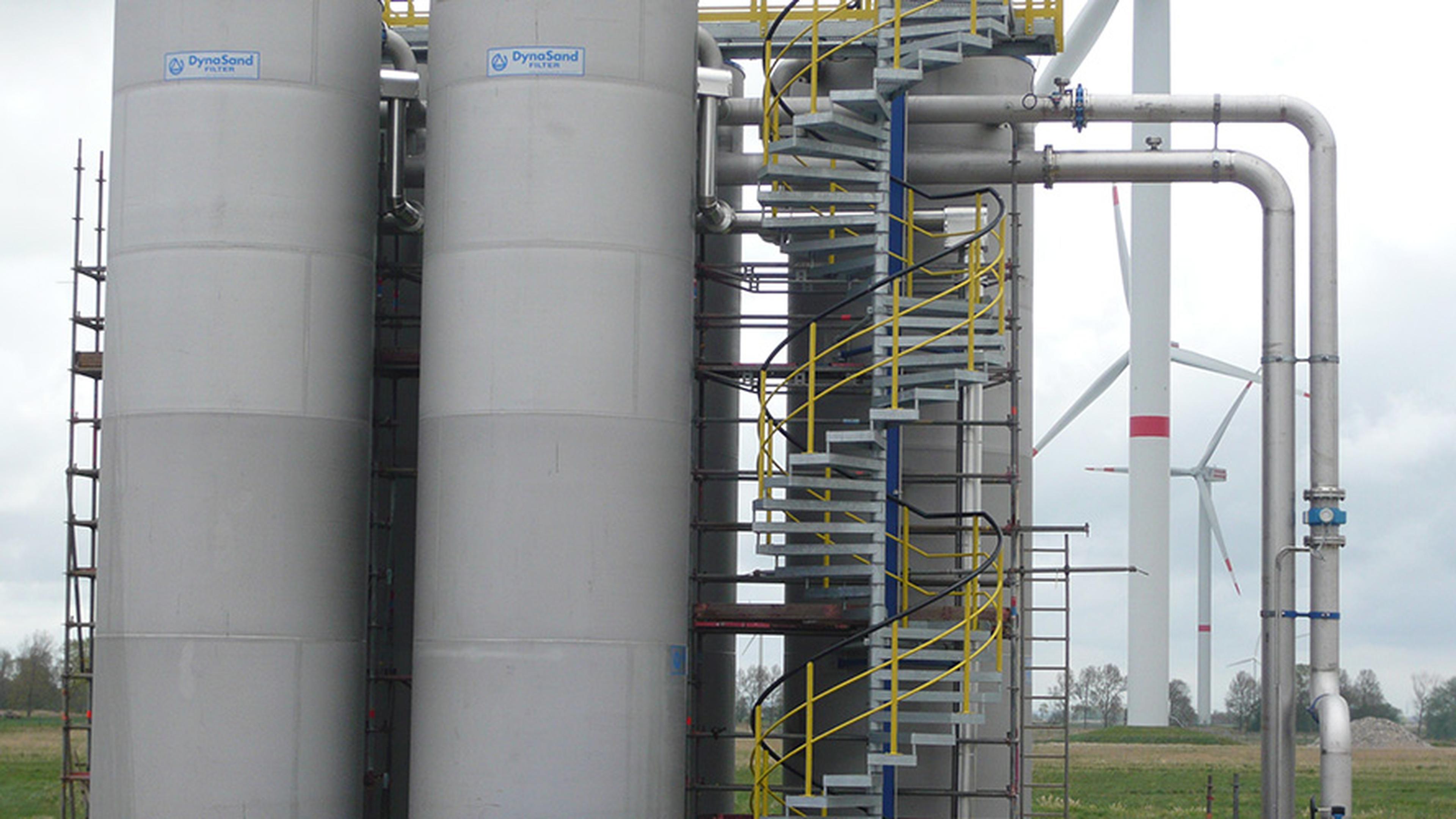

KA YARA
YARA Brunsbüttel produziert an der Westküste von Schleswig-Holstein Ammoniak und Harnstoff, also direkt dort wo Ostsee-Kanal und Elbe die Nordsee erreichen. Strategisch günstig – jedoch wasseraufbereitungstechnisch eine Herausforderung!
![](/_next/image?url=https%3A%2F%2Fa.storyblok.com%2Ff%2F273846%2F225x151%2F4cd274d13c%2F1260261322_werk_brunsb_1-1.jpg&w=3840&q=75)
![](/_next/image?url=https%3A%2F%2Fa.storyblok.com%2Ff%2F273846%2F468x131%2F6338e1a342%2F1260261341_werk_brunsb-2.jpg&w=3840&q=75)
Quelle: Homepage der Yara Industrial
Aufgabe:
Reduktion der Stickstoff- und Suspensafracht im Ablauf der Betriebskläranlage der YARA Brunsbüttel GmbH aufgrund verschärfter Einleitbestimmungen. Die zu liefernde Anlage musste für eine Wassermenge von 220 m³/h ausgelegt sein. Die Aufstellung erfolgte im Außenbereich der Kläranlage. Zudem mussten folgende Zulauffrachten und Ablaufwerte gewährleistet werden:
Zulauf Qh: | 220m³/h |
Abfiltrierbare Stoffe Zulauf: | 30-80 mg/l |
Abfiltrierbare Stoffe Ablauf: | <20 mg/l |
Nitrat Zulauf: | 70-80 mg/l |
Nitrat Ablauf | <10 mg/l |
Lösung:
Effiziente Kombination aus kontinuierlicher Filtration und Bioreaktor: DynaSand-Deni
Realisierung: | 2009 |
Filterfläche: | 25 m²max. |
Oberflächenbelastung: | ca. 9 m³/m²*h |
Filtermaterial: | DynAktiv® / aktuell Sand |
Chloride | <400 mg/l |
Temperatur: | 15-35°C |
Lieferumfang:
5 Stück DynaSand-Deni in Behälterbauform
ca. 250 t DynAktiv
komplette Verrohrung
Druckluftversorgungsstation
![](/_next/image?url=https%3A%2F%2Fa.storyblok.com%2Ff%2F273846%2F1f9c748173%2Fyara.jpg&w=3840&q=75)
